光纖交換機的配置有哪些？光纖交換機的由來是什么？
瀏覽次數：發布時間：2020-06-12
光纖
交換機是一種高速的網絡傳輸中繼設備，又叫做光纖通道交換機、SAN交換機，它較
普通交換機而言，采用了光纖電纜作為傳輸介質。那么，什么是
光纖交換機，光纖交換機的由來是什么，光纖交換機的配置有哪些呢？接下來我們就跟隨
飛暢科技的小編一起來看看吧！
一、光纖交換機的基本簡介
隨著企業網絡數據的不斷增加和網絡應用的頻繁，許多企業開始意識到需要專門構建自己的存儲系統網絡來滿足日益提升的數據存儲性能要求。當前，最為熱門的數據存儲網絡就是SAN（Storage Area Network，存儲區域網絡），就是把整個存儲當做一個單獨的網絡與服務器所在企業局域網連接。
它的特點就是采用傳輸速率較高的光纖通道與服務器網絡，或者SAN網絡內部組件的連接，這樣，整個存儲網絡就具有非常寬的帶寬，為高性能的數據存儲提供了保障。而在這種SAN存儲網絡中，起著關鍵作用的就是我們常常聽到的光纖交換機（FC Switch，也有稱“光纖通道交換機”和“SAN交換機”的）了。因為這屬于一種新型的設備，而且與我們平常所見的、用到的
以太網交換機有太多的區別(主要體現在協議的支持上)，所以許多讀者，甚至是已經用上SAN存儲網絡的企業用戶都對SAN交換機一知半解。為此，本文就專門就SAN交換機選購時需要注意的事項向各位進行一番介紹，其實就是介紹一下SAN交換機的主要特點。先來簡單了解SAN交換機的由來，這樣可以使我們加深對SAN交換機的了解，不再充滿“神秘”色彩。
二、光纖交換機

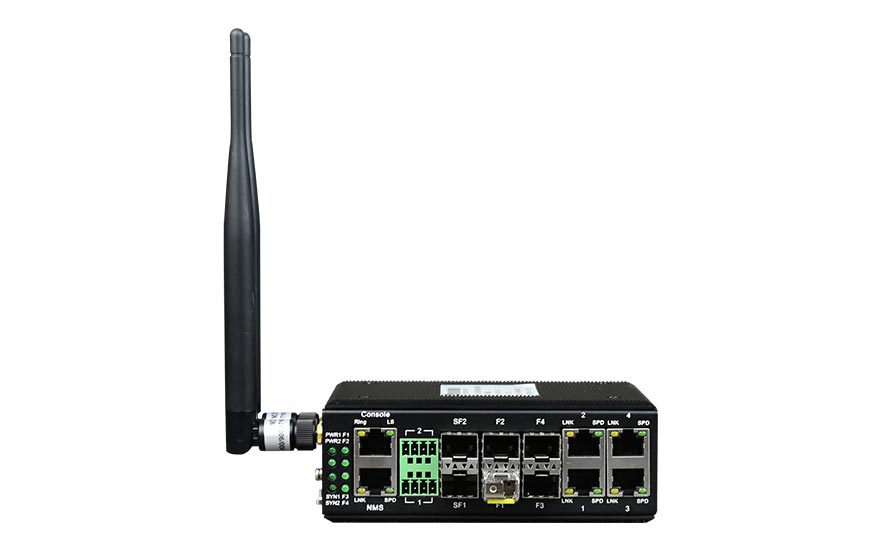

光纖以太網交換機是一款高性能的管理型的二層光纖以太網接入交換機。用戶可以選擇全光端口配置或光電端口混合配置，接入光纖媒質可選單模光纖或多模光纖。該交換機可同時支持網絡遠程管理和本地管理以實現對端口工作狀態的監控和交換機的設置。
光纖端口特別適合于信息點接入距離超出五類線接入距離、需要抗電磁干擾以及需要通信保密等場合適用的領域包括：住宅小區FTTH寬帶接入網絡；企業高速光纖局域網；高可靠工業集散控制系統（DCS）；光纖數字視頻監控網絡；醫院高速光纖局域網；校園網絡。
a、功能描述
無阻塞存儲-轉發交換模式，具有8.8Gbps的交換能力，所有端口可同時全線速工作在全雙工狀態支持6K個MAC地址，具備自動的MAC地址學習、更新功能支持端口聚合，提供7組聚合寬帶干路支持優先級隊列，提供服務質量保證；
支持802.1d生成樹協議/快速生成樹協議；
支持802.1x基于端口接入認證；
支持IEEE802.3x全雙工流量控制/半雙工背壓式流量控制；
支持基于標記的VLAN/基于端口的VLAN/基于協議的VLAN，可提供255 個VLAN組，多達4K個VLAN；
支持基于端口的網絡接入控制；
具有端口隔離功能；
具有包頭阻塞(HOL)預防機制，最大限度地減少包丟失；
支持端口與MAC地址綁定，MAC地址過濾；
支持端口鏡像；
具有SNIFF網絡監聽功能；
具有端口帶寬控制功能；
支持IGMP偵聽組播控制；
支持廣播風暴控制；
b、網絡管理：
遠程集中網管：支持SNMP，基于Web的管理，Telnet；基于指定端口或802.1Q VLAN，以增加安全性。
本地獨立網管：通過標準的RS-232接口實現。
c、網絡標準和協議：
IEEE：802.3,802.3u, 802.3z,802.3ab, 802.1d, 802.1p,802.1q, 802.1v, 802.3ad, 802.3x,802.1x
IEFT：RFC1157 SNMP, RFC 1112/2236 IGMP, RFC854 Telnet, RFC 1123/1493/1643 MIB
d、選購須知
光纖以太網交換機的選購主要需要考慮光口模塊的配置
百兆端口
單纖單模，雙波長1550nm/1310nm，20/40km
雙纖單模，單波長1310nm或1550nm，20/40/60km
雙纖多模，單波長1310nm，2km
千兆端口
雙纖50/125μm多模，波長 850nm，550m；
雙纖62.5/125μm多模，波長850nm，275m；
雙纖單模，波長1310nm或1550nm，10/20/40/60km
萬兆端口
SFP+,10GBase-SR萬兆
光模塊,波長850nm，多模300m
SFP+,10GBase-LR萬兆光模塊,波長1310nm或1550nm，單模10/20/40/60/80km
三、光纖交換機的由來是什么
在以前我們見到的數據存儲基本上都是在服務器上直接連接幾個SCSI、IDE之類的磁盤進行的，這也就是我們常常聽說的DAS(直接連接存儲)方式。這種點對點的磁盤系統很顯然存在著很難擴展和存儲性能很難提高的不足。不僅如此，受IDE和SCSI接口物理性能的限制，與它連接的磁盤通常最多只能有20米以內的連接距離，大大限制了磁盤存儲系統的擴展。
為了解決以上DAS存儲方式的這些諸多不足，網絡設備商和標準制定專家開始考慮開發一種新型的存儲技術，從根本上解決DAS存儲方式的傳輸速率和連接距離問題。最開始人們想到是一種把存儲系統獨立起來，作為一個網絡設備放在網絡節點上，這樣既可以大大減少服務器的數據存儲負荷，又可以極大地擴展磁盤存儲系統，這就是后來的NAS（網絡附加存儲）方式。
這種存儲方式的確在相當大程度上解決了以前DAS存儲方式的不足，可以滿足絕大多數中小型企業進行本地存儲的需求。而且它最大的特點就是簡單易行，采用了與以太網相同的IP協議，網絡管理員可輕易地掌握NAS存儲系統的部署，受到許多企業的廣泛歡迎。但NAS還是沒有從根本上解決磁盤存儲性能和連接距離問題，總的來說磁盤存儲性能并沒有得到根本提高，只是提高了網絡出口帶寬。
正是因為NAS仍存著上述不足，所以人們繼續開發了一種全新的網絡存儲方式，那就是本文前面介紹的SAN存儲方式了。網絡結構如下圖所示。這種存儲方式中最大的特點就是專為存儲設備提供了千兆串行網絡訪問能力的光纖通道(Fibre Channel)協議，然后在光纖通道協議的第四層上建立了以光纖通道為基礎的，用于存儲的SCSI協議、用于網絡的IP協議以及映射到網絡架構上的用于集群的虛擬接口(VI)協議，這樣就可多方面支持各種總線類型的網絡設備和通道。光纖通道協議綜合了許多優點，如網絡范圍的最遠距離可達到10公里，可以使用多種介質的簡單串行線纜、千兆網絡速率以及可以在同一線纜上同時使用多種協議。
SAN是一個由存儲設備和系統部件構成的網絡，所有的通信都在一個光纖通道的網絡上完成，可以被用來集中和共享存儲資源，而不再是NAS存儲方式那樣僅是作為一個網絡節點的網絡設備。SAN不但提供了對數據設備的高性能連接，提高了數據備份速度，還增加了對存儲系統的冗余連接，提供了對高可用群集系統的支持。簡單地說，SAN是連接存儲設備和服務器的專用光纖通道網絡（與以太網不同），但它和以太網有類似的架構，也是由支持光纖通道的服務器、光纖通道卡（網卡）、光纖通道集線器/交換機和光纖通道存儲裝置所組成。從技術上來講，SAN網絡最重要的三個組成部分就是：設備接口(如SCSI、光纖通道、ESCON等)、連接設備(交換機、網關、路由器、Hub等)和通信控制協議(如IP和SCSI等)。這三個組件再加上附加的存儲設備和服務器，構成一個SAN系統。
