瀏覽次數：發布時間：2022-11-11
|

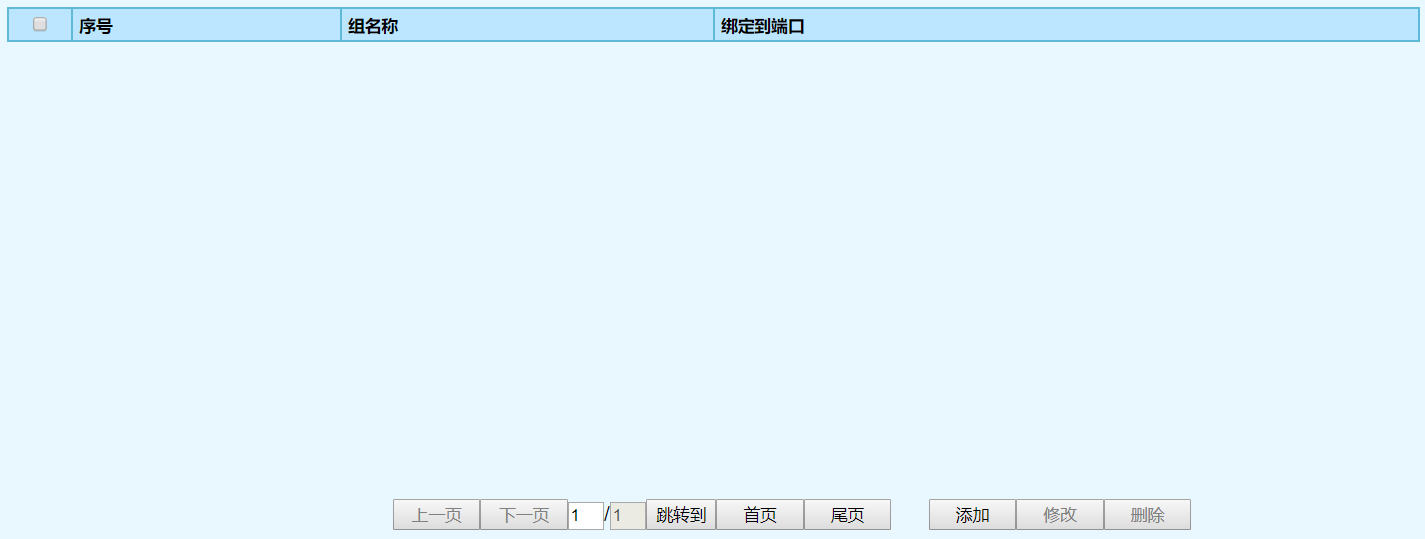

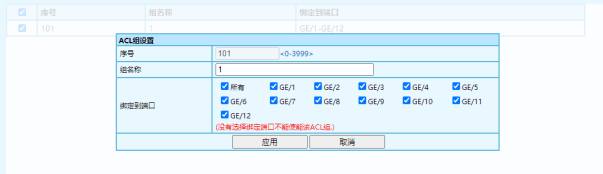

配置項目
|
解釋
|
|
序列號
|
ACL組索引，范圍<0-3999>，分成4組匹配L2，L3 / L4，源L2 / L3 / L4，目的地L2 / L3 / L4，其中由每個匹配組所支持的匹配項目如下：
L2：源MAC，目標MAC，以太網類型，VLAN，IP協議，范圍0-999； L3 / L4：VLAN，源IP，目標IP，源IP端口，目標IP端口，IP協議，范圍1000-1999； L2 / L3 / L4: 源MAC，以太網類型，VLAN，源IP，源IP端口，IP協議，范圍2000-2999； L2 / L3 / L4: 目標MAC，以太網類型，VLAN，目標IP，目標IP端口，IP協議，范圍3000-3999； |
|
ACL 群組名稱
|
ACL 名稱（字符串格式）必須為ASCII碼A-Z，a-z，0-9，_，不得超過32個字符，名稱不能重復
|
|
綁定到端口
|
該ACL應用于一個或多個端口，該端口綁定的ACL將生效
|

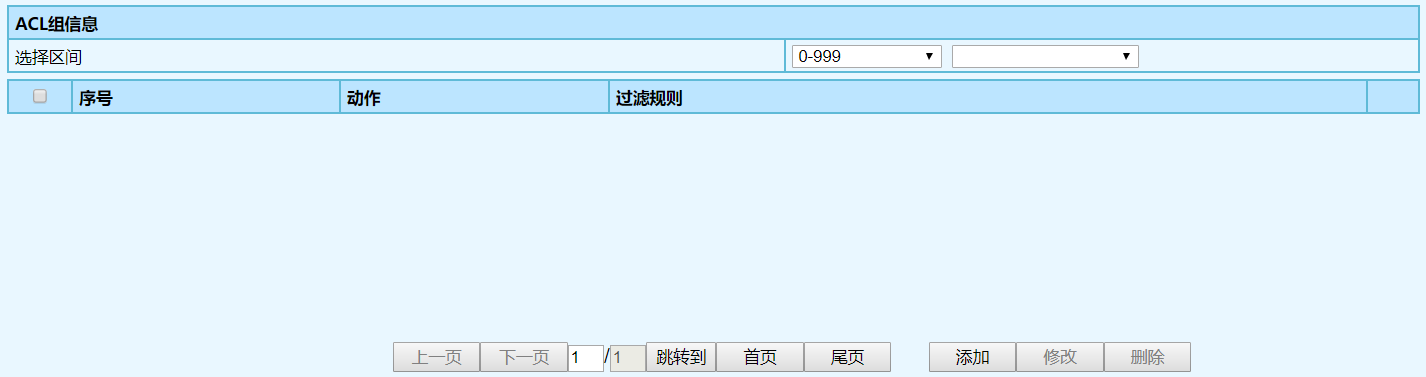

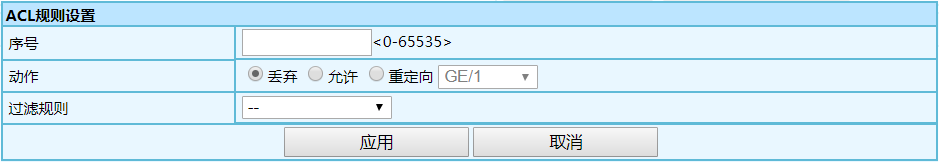

| 配置項 | 說明 |
| 序號 | ACL規則索引， |
| 動作 |
當報文符合過濾規則的時候，采取的動作，包括 允許 丟棄 重定向到指定端口 |
| 過濾規則 |
ACL的過濾規則，包括： 源MAC，支持掩碼 目的MAC，支持掩碼 源IP地址，支持掩碼 目的IP地址，支持掩碼 源IP端口 目的IP端口 IP協議 以太網類型，支持掩碼 VLAN 支持掩碼的過濾項，可以通過設置掩碼，該過濾項可以實現按某個范圍進行過濾。 |
| 配置項 | 說明 |
| 源MAC | 源MAC地址，格式xxxxxx-xxxxxx，支持掩碼，默認掩碼ffffff-ffffff |
| 目的MAC | 目的MAC地址，格式xxxxxx-xxxxxx，支持掩碼，默認掩碼ffffff-ffffff |
| 源IP地址 | 源IP地址，格式點分十進制，支持掩碼，默認掩碼255.255.255.255 |
| 目的IP地址 | 目的IP地址，格式點分十進制，支持掩碼，默認掩碼255.255.255.255 |
| 源IP端口 | IP報文中源端口，整數形式，范圍1~65535 |
| 目的IP端口 | IP報文中目的端口，整數形式，范圍1~65535 |
| IP協議 | IP報文中的協議，目前僅支持TCP，UDP，ICMP，IGMP |
