1-32路開關量／1-16路串口光端機+4路百兆以太卡網 19英寸光端機

型號：FCP-K32/D16F4次留言分享

描述：提供1-32路單向開關量或16路雙向開關量與1-16路串口+4路百兆以太網 在光纖中傳輸，該產品解決了電磁干擾、地環干擾和雷電破壞的難題，提高了數據通訊的可靠性、安全性和保密性，可

產品描述

功能特點

產品描述

提供1-32路單向開關量或16路雙向開關量與1-16路串口+4路百兆以太網 在光纖中傳輸，該產品解決了電磁干擾、地環干擾和雷電破壞的難題，提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統

功能特點

◆ 支持點對點網絡拓?fù)浣Y(jié)構;
◆ 提供兩個光接口，雙光口1+1 保護（APS）功能；
◆ 電接口采用獨立電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受電源地線回路和浪涌的干擾破壞;
◆ 可以支持單向32路開關量與雙向16路開關量;
◆ 1-16路RS232/485/422三種數據接口可選RS232支持3線RS232 (TXDRXDGND)；
◆ RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據；
◆ 4路百兆以太網帶寬為線速100M接口10M/100M，全/半雙工完全自適應，支持VLAN劃分；
◆ 每路有開關量開與閉的指示燈狀態指示;
◆ 輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態，方便工程開通;
◆ 開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態;
◆ 開關量輸入接口自帶濾波器，濾除干擾脈沖，保證輸出端的穩定輸出開關量信號；
◆ 可以設置每路開關量在光纖沒有接通時的常開與常閉的狀態；
◆ 串口/開關量/以太網接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準;

技術參數

◆ 光纖部分
多模光纖: 50/125um 或 62.5/125um
傳輸距離： 2Km 多模光纖，衰減(3dbm/km )
波長: 850nm
發射功率: -12dBm (Min) ～ -9dBm (Max)
接收靈敏度: -28dBm (Min)
鏈路預算: 16dBm
單模光纖: 8/125um 或 9/125um
傳輸距離: 20Km 單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)
波長: 1310nm（超長距離傳輸時選用1550nm波長）
發射功率: -9dBm (Min) ～-5dBm (Max)
接收靈敏度: -27dBm (Min)
鏈路預算: 18dBm
◆ 開關量接口
輸出接口類型：
干節點1：信號繼電器干接點輸出；
2：光MOS繼電器輸出(最大內阻25?)
脈沖量：光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
響應時間信號繼電器干接點輸出:<1.2ms光MOS繼電器輸出<0.6ms
開關信號 信號繼電器干接點輸出30VDC/0.5A；光MOS繼電器輸出:245VDC/0.12A
最大開關頻率 50HZ
輸出浪涌保護:
信號繼電器干接點輸出：無；
光MOS繼電器輸出：TVS+固體放電管防護
◆ RS232/422/485接口
速率： 0-115200 Bps
接口特性： EIA RS232 RS422 RS485標準
連接器：鳳凰接線端子
◆ 10/100M以太網接口
協 議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
速率： 10/100M自適應，全/半雙工完全自適應
MAC地址表：可以學習4K MAC地址
物理接口： RJ45座支持Auto-MDIX（交叉/直通線自適應）
◆ 電氣和機械特性
系統電源： AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外觀結構: (長×寬×高) 485*200*45mm 機架式
◆ 環境指標
工作溫度： -10℃—+60℃
儲存溫度： -40℃—+85℃
工作濕度： 0%—95%（無凝結）
MTBF：＞100000小時
◆ 產品規格

產品名稱	1-32路開關量/1-16路串口+4路百兆以太網 光端機（19英寸）
產品功能描述	提供1-32路單向開關量或16路雙向開關量/1-16路串口+4路百兆以太網在光纖中傳輸
業務端口描述	2個1*9光纖口，32個開關量/16個串口+4路以太網光端機
電源	AC220V或DC-48V（電源可選）支持電源冗余備份
產品尺寸	(長×寬×高) 48520045mm 機架式
重量	3Kg/臺

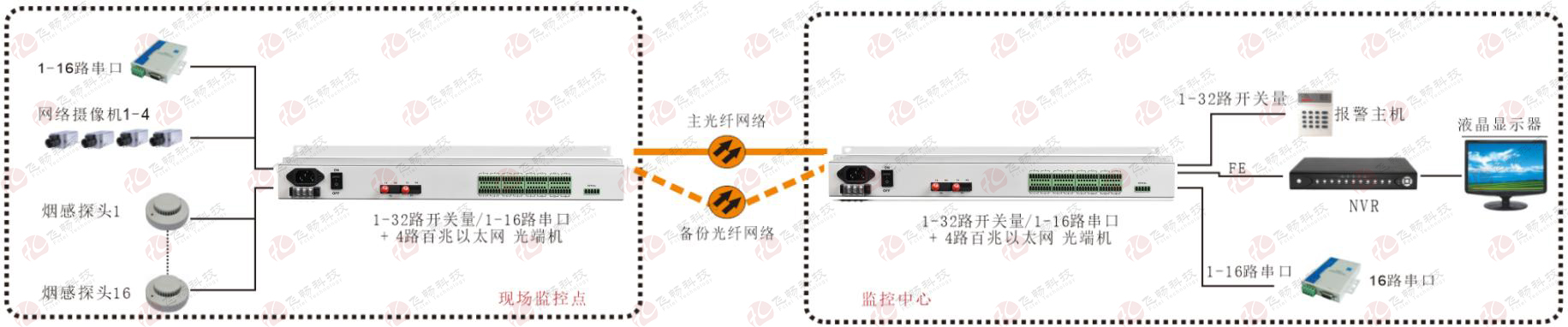

應用方案

產品尺寸

產品視頻

資料下載

1-32路開關量／1-16路串口光端機+4路百兆以太卡網 19英寸光端機 規格書
